Comment utiliser un voltmètre 12 étapes

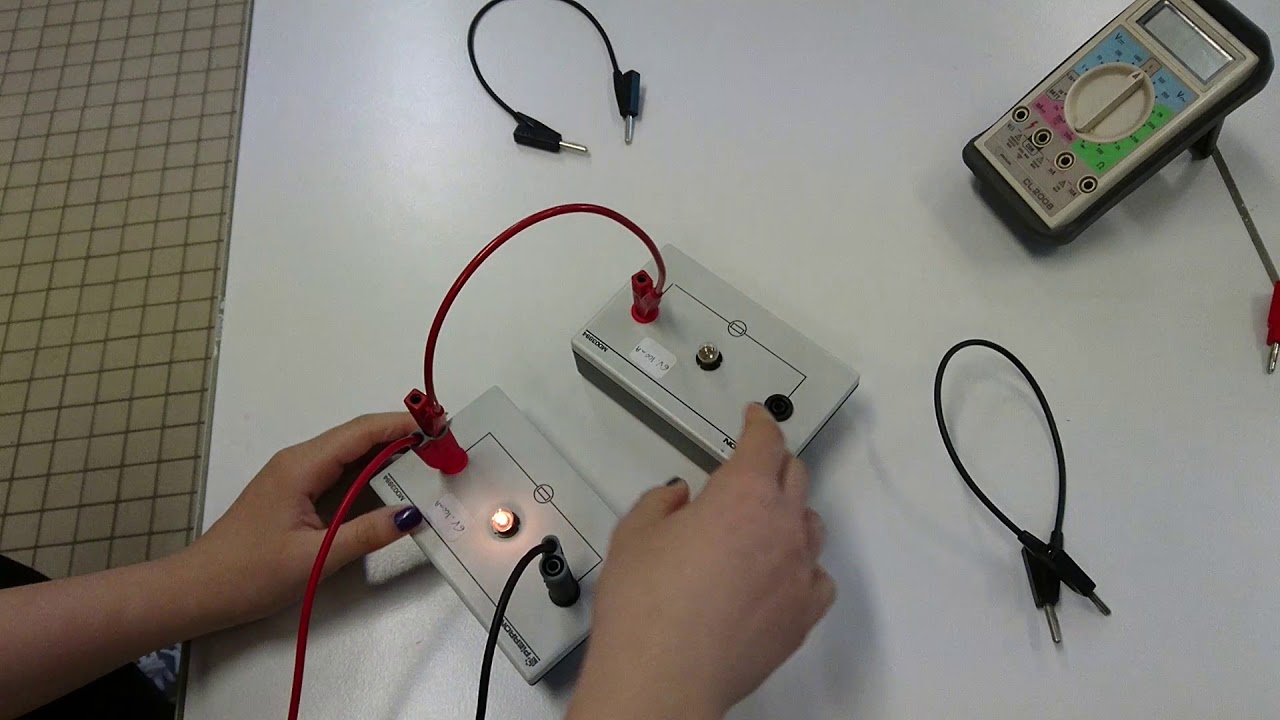

Voltmetre magnétoélectrique de démonstration. Ils sont en voie de disparition, bien qu'encore utilisés comme indicateurs rapides de l'ordre de grandeur ou de la variation de la tension mesurée. Ils sont généralement constitués d'un milliampèremètre en série avec une résistance élevée. Toutefois cette résistance, de l'ordre de quelques kΩ, est nettement inférieure à la.. Un voltmètre se branche en dérivation (ou en parallèle) à travers le composant ou la section du circuit dont on souhaite mesurer la tension. Cela permet au voltmètre de mesurer la différence de potentiel sans affecter significativement le courant qui traverse le circuit.

B) Circuit en dérivation (ou circuit en parallèle) : Dans un circuit en dérivation, les fils se croisent avec contact. Il y a donc des « entassements » de fils aux bornes des dipôles que l'on branche en dérivation. Pour signifier que les fils se croisent « avec contact », on dessine un gros point au niveau de l'intersection des fils de connexion : ce point s'appelle un nœud.. Il se branche en série, c'est-à-dire en ligne avec le circuit ou le composant dont on souhaite mesurer le courant. En conclusion, un ohmmètre se branche en dérivation, un voltmètre se branche en dérivation, et un ampèremètre se branche en série.
